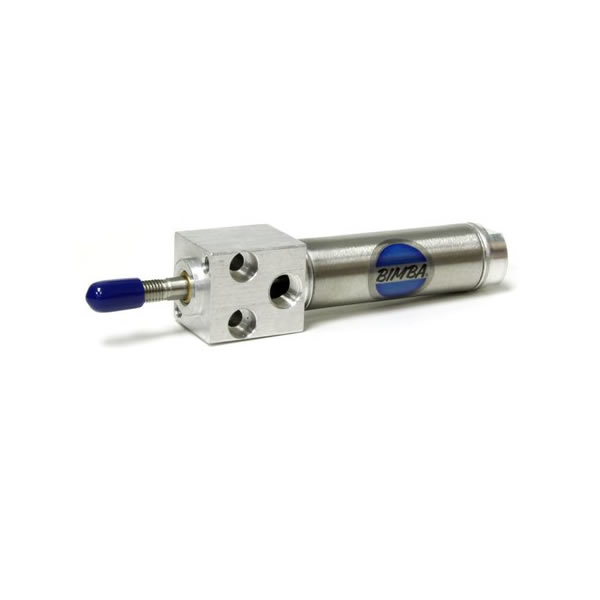

Bimba 标准不锈钢气缸 BF-040.5-R

型号：BF-040.5-R

系列：Original Line（标准不锈钢）– BF 前法兰安装系列

类型：单作用弹簧回程、反向作用（拉杆伸出）

缸径：3/4"（约 19.05mm）

行程：0.5"（约 12.7mm）

安装方式：前端法兰（Front Block Mount）

活塞杆：不锈钢，1/4-28 UNF-2A 外螺纹

气口：1/8" NPT

重量：约 0.25 lbs（0.11kg）

三、结构与材质

缸体：304 不锈钢，一体成型、不可拆，耐冲洗、抗腐蚀

活塞杆：303 不锈钢，硬铬镀层，耐磨防锈

密封：丁腈橡胶（Nitrile），适配 - 28℃~+93℃环境

弹簧：内置强力弹簧，弹簧伸长、气压收回（反向作用）

四、核心特性

反向单作用（R=Reverse）：常态活塞杆伸出，通气时缩回；适合 “常顶、收合” 动作（如包装压紧、标签贴合）。

短行程高频率：0.5" 行程，响应快、寿命长，适配包装机高速压紧 / 贴合工位。

前端法兰安装：安装孔位于缸头，节省空间、安装牢固，适合窄工位（如小盒包装侧边压紧）。

食品级适配：全不锈钢 + 标准密封，可用于食品 / 药品包装的低压冲洗环境。

五、包装机械典型应用

标签机：短行程压紧、标签贴合（弹簧顶紧、气压释放）。

封盒机：小纸盒侧边定位 / 轻压固定。

灌装线：挡停 / 限位（常态伸出挡料，通气放行）。

薄膜包装：热封模辅助压紧（短行程高频次）。

六、型号解读（BF-040.5-R）

BF：Front Block（前端法兰安装）

04：缸径 3/4"（0.75"）

0.5：行程 0.5"

R：Reverse（反向单作用，弹簧伸出）
