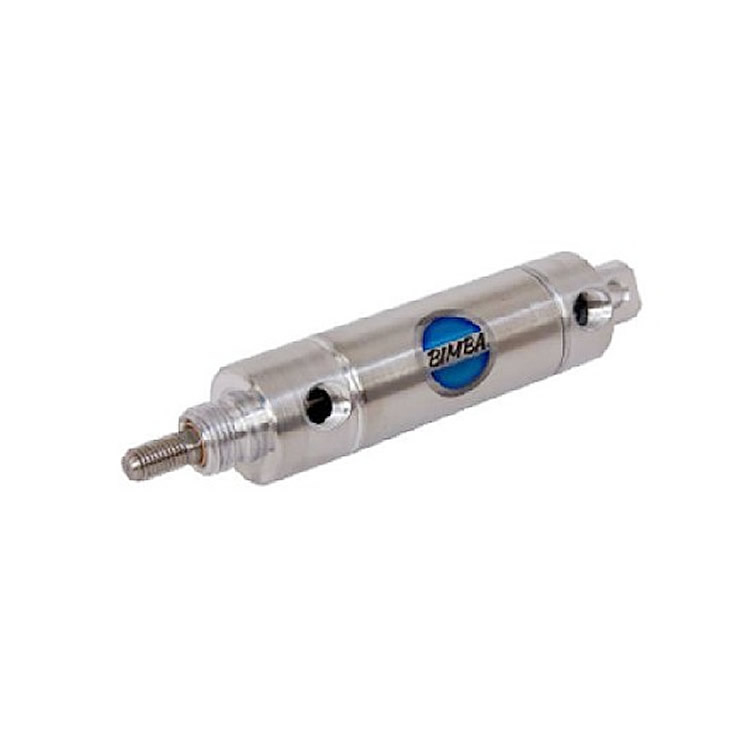

Bimba 双作用气缸 SR-093-DPBVWY

一、型号含义（SR-093-DPBVWY）

SR：Stainless Rod（不锈钢活塞杆系列）

• 09：缸径 1-1/16"（约 27mm）
• 3：行程 3"（约 76.2mm）
• D：Double-acting（双作用）
• P：Rear Pivot（尾部耳轴安装）
• B：Bumper（两端缓冲垫）
• V：High-temperature seals（高温密封）
• W：Rod wiper（活塞杆防尘圈）
• Y：Pivot bushing（耳轴衬套）

二、关键规格参数

缸径：1-1/16"（27mm）

• 行程：3"（76.2mm）
• 作用方式：双作用（两端进气）
• 安装形式：尾部耳轴（Rear Pivot）
• 最大压力：250 psi（约 17 bar）
• 温度范围：-17℃ ～ +204℃（高温密封版）
• 活塞杆：303 不锈钢，螺纹 5/16-24 UNF（外牙）
• 气口：两端各 1 个 1/8" NPT
• 结构：不可维修型（Non-repairable），终身润滑
• 材质：缸体 304 不锈钢，活塞杆 303 不锈钢
  三、特点与应用
• 耐高温：-17℃ ～ +204℃，适合高温烘炉、热处理、食品杀菌等工况

• 耐腐蚀：全不锈钢结构，可用于潮湿、清洗、轻度腐蚀环境
• 带缓冲 + 防尘：两端缓冲垫减少冲击，防尘圈保护活塞杆
• 安装灵活：尾部耳轴允许一定角度摆动，适配连杆机构
• 免维护：永久润滑，无需加油
• 典型应用：工业自动化、食品包装、高温设备、输送线、气动工装夹具

四、选型要点

• 确认缸径、行程、安装方式是否匹配
• 环境温度高于 80℃时，优先选 ** 高温密封（V）** 版本
• 粉尘 / 潮湿环境必须带防尘圈（W）
• 摆动安装选耳轴（P），固定安装选法兰 / 脚座
