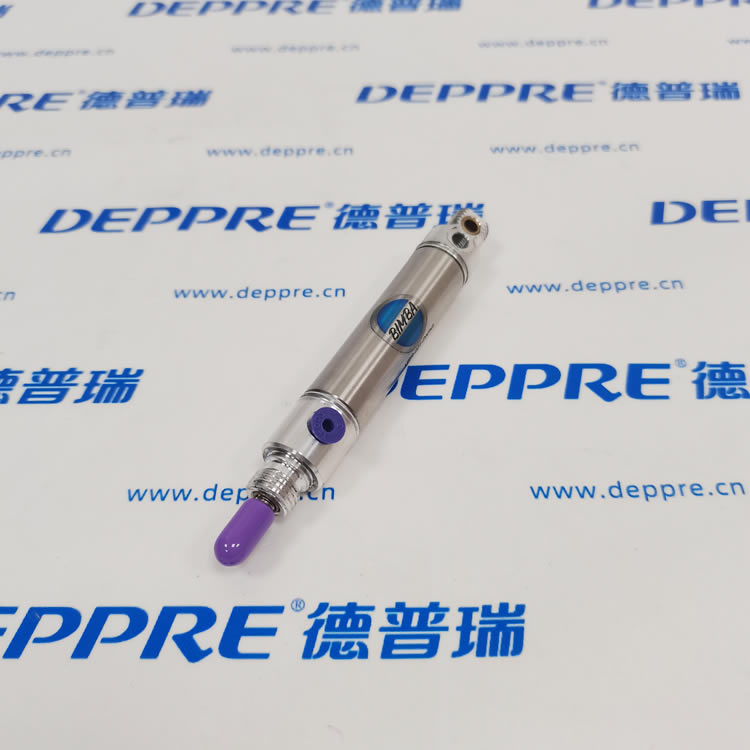

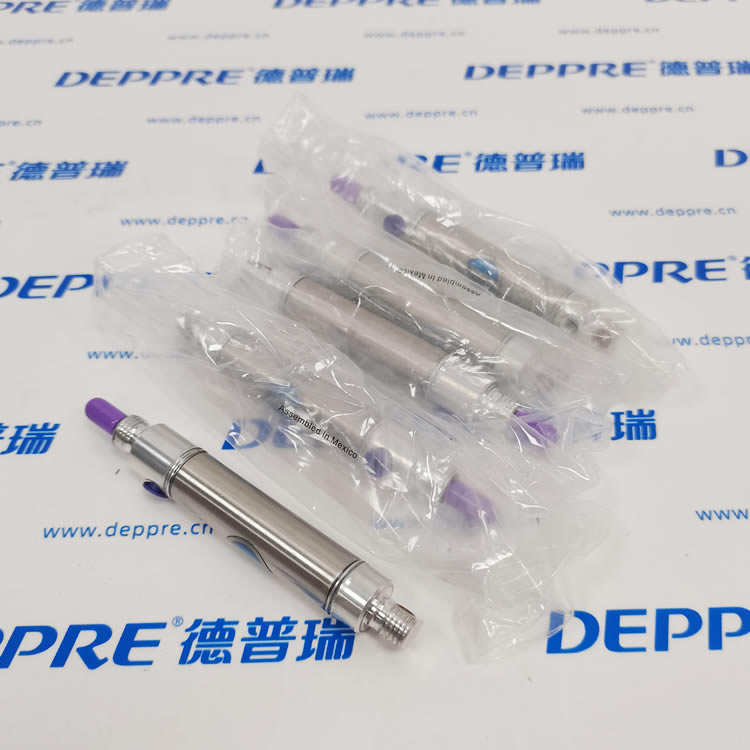

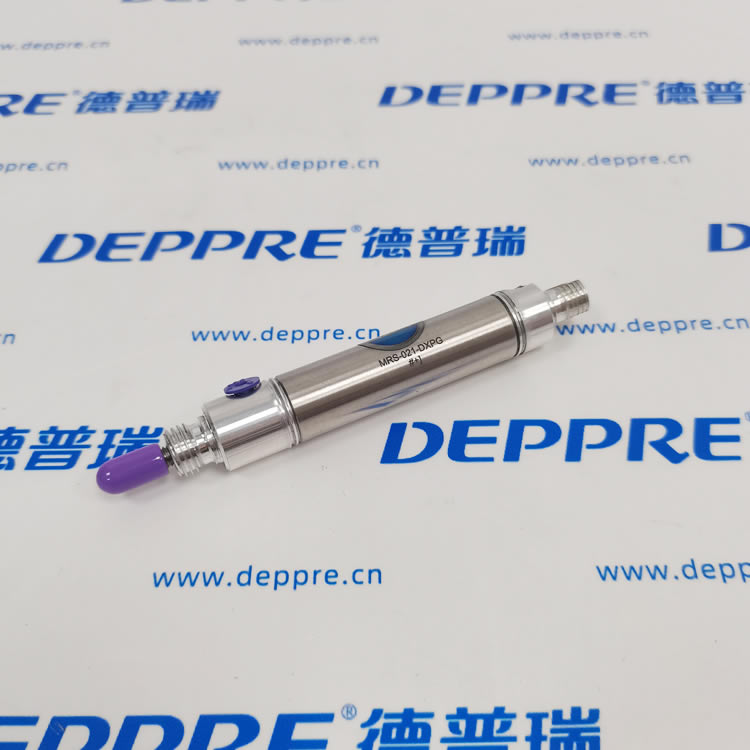

BIMBA 双作用气缸 MRS-021-DXPG

一、型号拆解（MRS-021-DXPG）

• MRS：Magnetic Reed Switch，内置磁铁 + 适配磁簧开关系列
• 02：缸径 9/16"（约 14.3mm）
• 1：行程 1"（25.4mm）
• D：Double-acting，双作用（两端进气）
• X：两端活塞杆（双出杆）
• P：Rear Pivot，尾部耳轴安装
• G：标准缓冲（两端橡胶缓冲垫）

二、核心技术参数

• 缸径：9/16"（14.3mm）
• 行程：1"（25.4mm）
• 作用方式：双作用、双出杆
• 安装形式：尾部耳轴（Rear Pivot）
• 最大工作压力：250 psi（≈17 bar）
• 温度范围：-28℃ ～ +93℃（-20°F ～ +200°F）
• 气口：两端各 1 个 #10-32 UNF 螺纹
• 活塞杆：303 不锈钢，#10-32 UNF 外牙
• 缸体材质：304 不锈钢
• 结构：不可维修型（Non-repairable），终身润滑
• 内置磁铁：活塞带永久磁铁，用于触发外部磁簧开关

三、关键特点

1. 内置磁反馈：活塞带磁铁，配合 MRS 系列开关可实现位置检测 / 信号反馈
2. 双出杆（X）：两端活塞杆，两侧推力 / 拉力相等，适合对称负载
3. 耳轴安装（P）：允许小角度摆动，适配连杆、摇臂机构
4. 两端缓冲（G）：降低冲击、噪音，延长寿命
5. 全不锈钢：耐腐蚀、适合潮湿 / 轻度腐蚀环境
6. 免维护：永久润滑，无需加油

四、典型应用

• 自动化生产线位置检测 + 执行
• 小型气动夹具、推拉机构
• 食品 / 包装设备（耐腐蚀、易清洁）
• 需要行程终点信号反馈的场合
