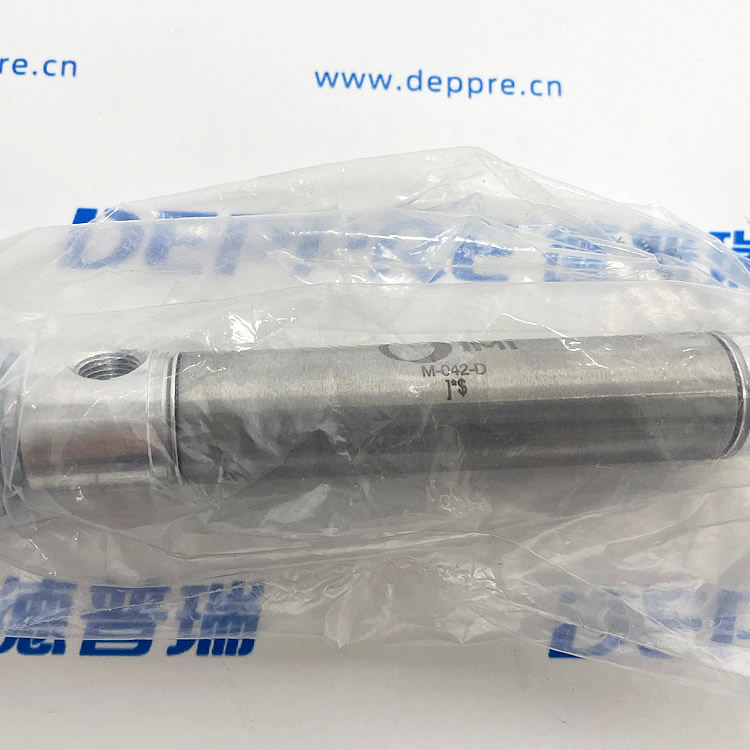

Bimba 双作用小型不锈钢气缸 M-042-D

• M：Original Line 经典标准气缸系列
• 04：缸径 1/4′′（6.35 mm）
• 2：行程 2′′（50.8 mm）
• D：Double Acting 双作用

二、核心技术参数

• 动作形式：双作用（伸出、缩回均气压驱动）
• 最大工作压力：250 psi（≈17.2 bar）
• 工作温度：−28∘C∼+93∘C
• 气口：#10-32 UNF 内螺纹
• 活塞杆：303 不锈钢，杆端螺纹 #10-32 UNF
• 缸体：304 不锈钢，防锈耐腐蚀
• 结构：不可拆解维修，出厂终身预润滑
• 标配配置：无缓冲、无防尘圈、活塞无内置磁环

理论输出力（参考）

• 伸出推力：≈19.0 N
• 缩回拉力：略小于伸出推力（活塞杆占用有效面积）

三、产品特点

1. 超紧凑微型尺寸，适合设备狭小空间布局
2. 全不锈钢材质，耐潮湿、常规油污环境
3. 双作用出力均匀，响应速度快
4. 免维护设计，无需定期补油
5. 无缓冲结构，运行末端有机械撞击，不适合高速重载工况

四、安装与使用

1. 安装方式：本体光杆式，需选配法兰、脚座、螺纹支架等附件固定
2. 位置检测：活塞无磁环，无法直接配 MRS 磁性开关；如需位置反馈，选用带磁款 MRS-042-D
3. 使用建议
   • 高速往复场景建议更换带缓冲型号 M-042-DB，降低冲击噪音与磨损
   • 粉尘、水雾环境建议外加防尘结构，或选用带防尘圈改型
   • 气源需加装过滤减压单元，保证压缩空气洁净干燥
