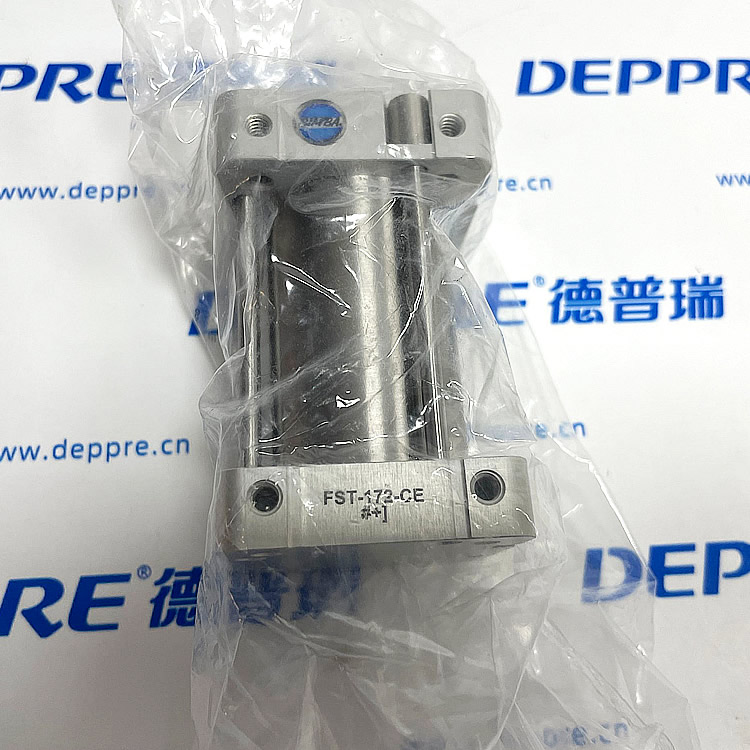

Bimba 双活塞杆气缸 FST-172-CE

Bimba FST-172-CE

一、型号解析

• FST：Square Flat‑II，方形扁平二代（双活塞杆、防旋转）
• 17：缸径 1‑1/2"（38.1 mm）
• 2：行程 2"（50.8 mm）
• CE：两端带Counterbored End Plates（沉孔安装端板），双出杆

二、核心参数

• 动作：双作用（双活塞杆，两端出力）
• 最大压力：200 psi ≈ 13.8 bar
• 缸径：1‑1/2"（38.1 mm）
• 行程：2"（50.8 mm）
• 气口：1/8" NPT
• 杆端：1/4‑20 UNC 内螺纹（双杆）
• 安装：两端标准沉孔螺纹安装
• 材质：
  • 缸体：304 不锈钢
  • 活塞杆：303 不锈钢
  • 端盖：阳极氧化铝
  • 密封：Buna‑N（丁腈橡胶）
• 温度：‑28℃ ~ +65℃
• 结构：可维修、双活塞杆、防旋转设计

三、特点与应用

• 扁平方形结构：厚度小，适合狭窄空间安装
• 双活塞杆 + 导向：抗侧向力、防旋转、重复定位精度高
• 全不锈钢缸体：耐腐蚀，适合潮湿、清洗工况
• 可维修设计：可拆解更换密封件，寿命长
• 典型应用：包装机械、电子设备夹具、自动化短行程推送、需要防旋转 + 扁平安装的场合
