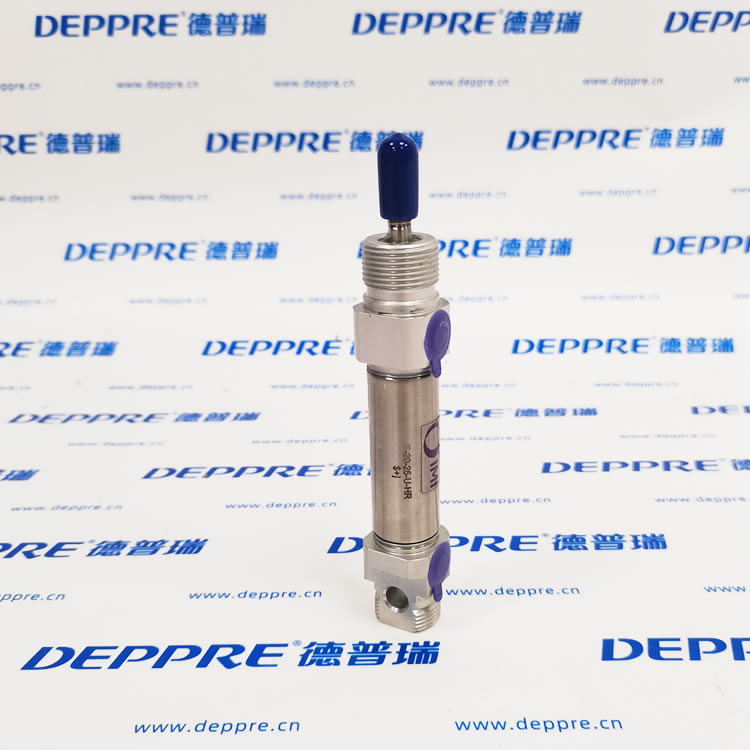

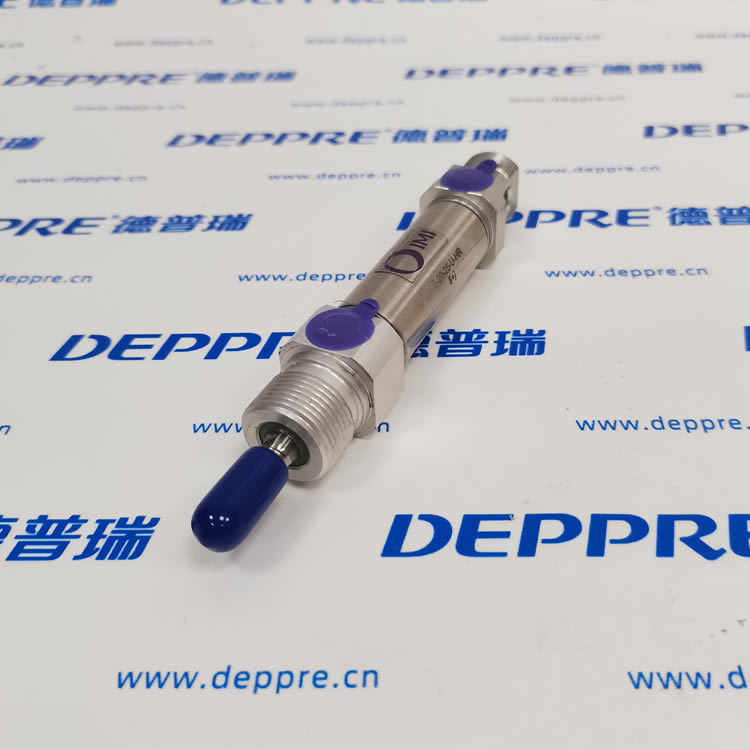

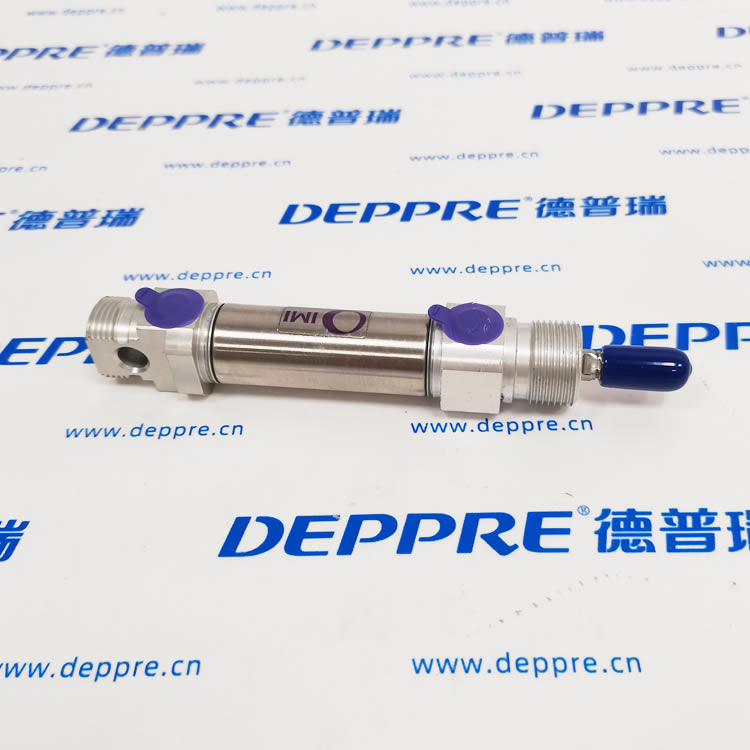

Bimba 线性滑台气缸 E-20-25-U-11R

一、型号拆解

E：Econo-Rail 线性滑台气缸（导轨集成式滑台）

20：缸径 20 mm

25：行程 25 mm

U：通用安装版本

11R：气口位置 / 管路布局代码，右侧气口（Right），标准配管

二、核心技术参数

驱动形式：双作用

缸径：20 mm

行程：25 mm

最大工作压力：150 psi（约 10.3 bar）

工作温度：-28 ℃ ~ +93 ℃

气口规格：1/8" NPT

结构：集成精密直线导轨，防旋转、抗侧向负载

活塞：可选配内置磁环（可加装 Bimba MRS 系列磁性开关做位置检测）

密封材质：标准丁腈橡胶，适配常规压缩空气工况

整体结构：一体式滑台，免额外导向组件

三、结构与特点

集成导轨一体设计：气缸 + 直线滑台整合，省去外部导向机构，安装空间紧凑。

高刚性、抗偏载：可承受较大侧向力、弯矩，运行平稳，重复定位精度高。

通用安装（U）：底面、侧面、滑台台面均预留安装孔，安装方式灵活。

右侧气口（11R）：管路集中布置在阀体右侧，便于现场布线、管路规整。

出厂预润滑，常规工况免维护；标准无端部缓冲，高速运行有机械撞击。

四、理论输出力（参考）

以供气压力 0.6 MPa 计算：

活塞面积：≈314.16 mm²

伸出理论推力：≈188.5 N

缩回拉力略小（活塞杆占用有效面积）。

五、使用与配套

位置检测：本体支持加装磁环 + MRS 系列磁性开关，实现行程点位信号反馈。

工况建议

纯气动常规自动化、中等负载推送 / 移栽、工装定位均可使用；

高速往复工况建议外部增设缓冲器降噪减冲击；

气源需配备过滤、调压、润滑三联件，延长密封与导轨寿命。

环境适配：适合一般工业车间、包装、电子、装配线；非高温、强腐蚀专用款。

六、同系列后缀区分（快速对照）

11L：气口左侧布置

11R：气口右侧布置（本型号）

增加后缀 M：活塞内置磁环

增加后缀 B：自带端部缓冲
