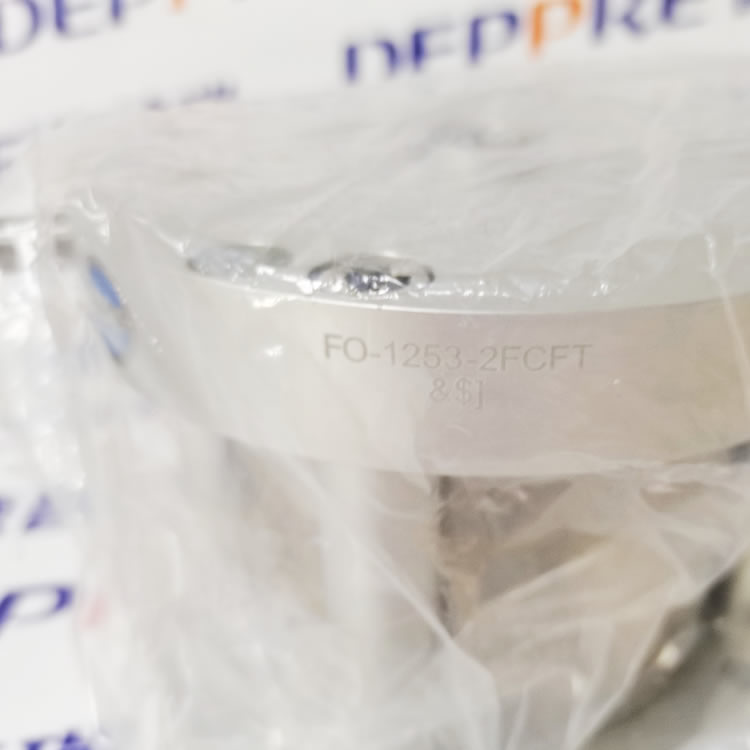

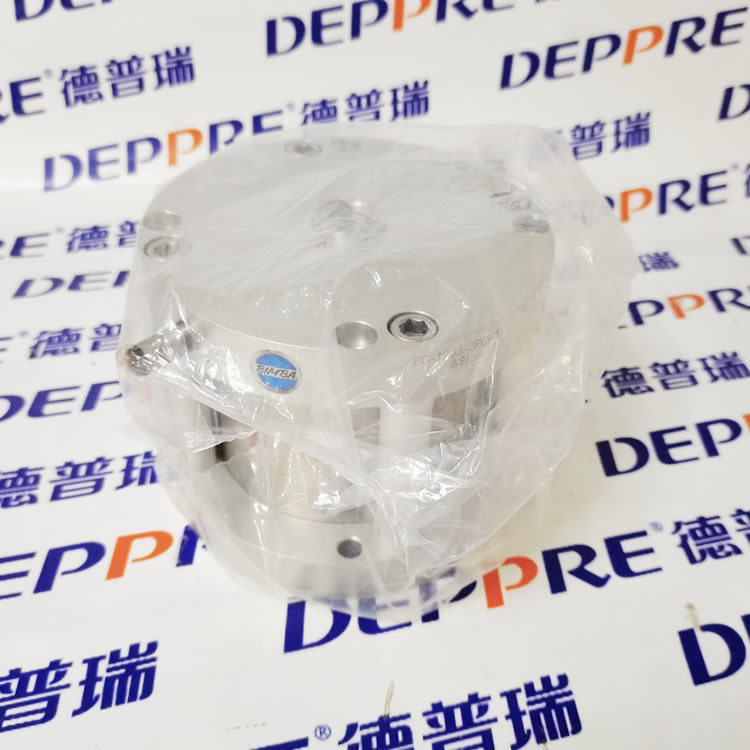

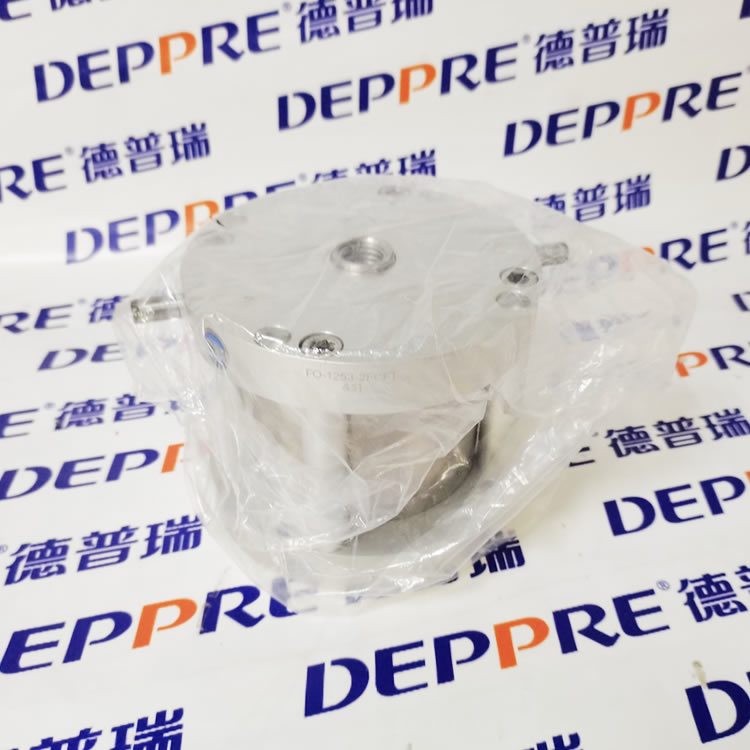

Bimba 紧凑型圆气缸 FO-1253-2FCFT

一、型号拆解（FO‑1253‑2FCFT）

• FO：Flat‑1 系列，紧凑型圆气缸
• 125：缸径 4"（101.6 mm）
• 3：行程 3"（76.2 mm）
• 2：气口规格 3/8" NPT
• F：Front trunnion，前端耳轴安装
• C：Coarse thread，粗牙内螺纹
• FT：Female rod thread，杆端内螺纹

二、核心参数

• 动作：双作用、单出杆
• 缸径：4"（101.6 mm）
• 行程：3"（76.2 mm）
• 最大压力：200 psi ≈ 13.8 bar
• 气口：2 × 3/8" NPT
• 杆端螺纹：3/4‑10 UNC‑2B 内螺纹（粗牙）
• 安装：前端耳轴（Front Trunnion）
• 材质：
  • 缸体：304 不锈钢
  • 活塞杆：303 不锈钢，镀硬铬
  • 端盖：阳极氧化铝
  • 密封：Buna‑N（丁腈橡胶）
• 温度：‑28℃ ~ +65℃（标准密封）
• 结构：可维修、无缓冲、无磁环

三、理论输出力（0.6 MPa / 6 bar）

• 伸出推力：≈ 4950 N
• 缩回拉力：略小（活塞杆占面积）

四、特点

1. 超薄紧凑：Flat‑1 扁平圆形设计，轴向尺寸短，适合狭小空间。
2. 全不锈钢缸体：耐腐蚀、耐磨损，适合潮湿 / 清洗工况。
3. 前端耳轴安装：可摆动，适合需要轻微浮动的机构。
4. 粗牙内螺纹：杆端 3/4‑10 UNC，连接强度高、拆装方便。
5. 可维修结构：可拆解更换密封件，寿命长。

五、典型应用

• 自动化设备短行程推送
• 包装机械夹紧 / 定位
• 重型工装夹具
• 空间受限但需大推力的场合
