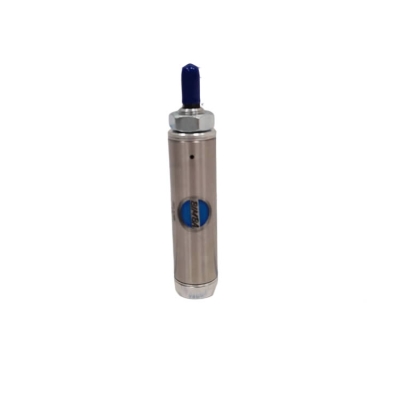

BIMBA 091.5-NR 气缸完整介绍

一、品牌基础

品牌：BIMBA（缤霸 / 宾霸，美国 IMI 旗下）北美经典不锈钢圆气缸原厂，1957 年创立，Original Line 原线系列是其招牌产品，一体滚压不锈钢缸体、免维护不可修复结构，自动化设备、工装夹具通用微型气缸。

二、型号拆解 091.5-NR

1. 09 = 缸径规格：1-1/16 英寸（约 26.99mm）

2. 1.5 = 行程：1.5 英寸（38.1mm）

3. NR = 型号后缀含义

• N：非旋转活塞杆（六角防转杆），活塞杆不会自转，适合夹持、定位、治具工位；

• R：后枢轴安装（耳轴式），气缸尾部带枢轴支点，可小幅摆动补偿安装同轴误差。

三、核心规格参数

1. 系列：Original Line 标准不锈钢单 / 双作用气缸（NR 款为双作用）

2. 缸体：304 不锈钢一体滚压成型，耐压最高 250PSI（1.72MPa）

3. 活塞杆：5/16-24 UNF 公制螺纹，六角防转碳钢杆

4. 气口：1/8" NPT 内螺纹标准气动接口

5. 标配：5/8-18 UNF 安装锁紧螺母

6. 密封：丁腈橡胶 U 型密封圈，出厂预注长效润滑脂，终身免加油

7. 工作温度：-28℃ ~ +93℃

8. 结构：全密封不可拆解维修，寿命为普通铝合金气缸 2 倍以上

四、产品核心特点

1. 六角防转活塞杆（N）活塞杆截面六角结构，完全杜绝输出轴自转，用于定位挡料、夹爪、推料工位，无需额外导向防转机构。

2. 后枢轴摆动安装（R）尾部耳轴支点安装，气缸可小幅摆转，吸收侧向安装偏差，减少活塞杆偏载磨损。

3. 紧凑不锈钢一体缸身，耐腐蚀，机床、食品、自动化产线潮湿粉尘环境稳定使用。

4. 标准化美制螺纹，适配北美气动设备、进口注塑 / 冲压工装。

五、应用场景

自动化流水线定位挡料、小型夹具夹紧、印刷设备推料、机床辅机、包装机械微型驱动工位。
