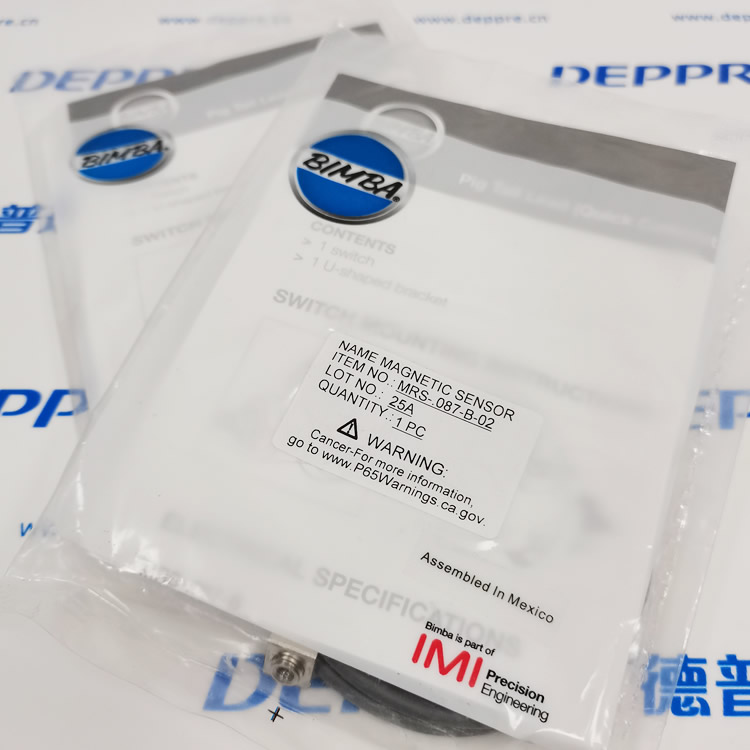

Bimba 磁控传感器 MRS-.087-B-02

一、型号拆解

• MRS：Magnetic Reed Switch，磁性干簧管开关
• .087：适配缸径 9/16"（≈14mm）
• B：2 线制、常开（NO）、无 LED 指示灯
• 02：标配安装钢带，用于 9/16" 缸径气缸

二、核心电气参数

• 触点类型：SPST Form A（常开 NO）
• 接线方式：2 线制，24"（0.6m）裸线尾
• 额定电压：120V AC/DC（max.200V AC/DC）
• 额定电流：500mA（阻性）
• 最大功率：10W
• 动作时间：1.0ms
• 防护等级：IP65（防尘防水）
• 工作温度：-25℃ ～ +85℃（-13℉ ～ +185℉）

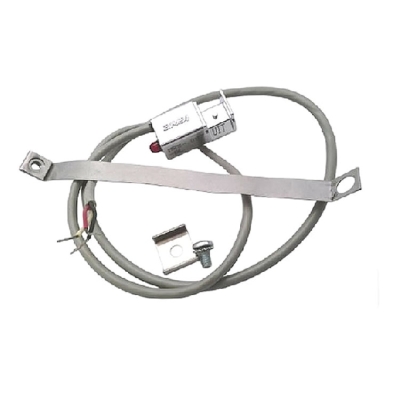

三、结构与安装

• 主体材质：工程塑料外壳
• 安装方式：钢带捆绑式（适配 9/16" 缸径气缸）
• 适用气缸：Bimba Original Line、Pneu-Turn、Guided Thrusters 等带磁活塞气缸
• 配件：含固定钢带、安装螺丝

四、功能与应用

• 功能：检测气缸活塞位置，到达磁区时开关闭合，输出电信号
• 特点：重型设计、高可靠性、免维护、适配恶劣工况
• 典型应用：自动化生产线、包装机械、气动夹具、位置反馈控制

五、与气缸型号区别

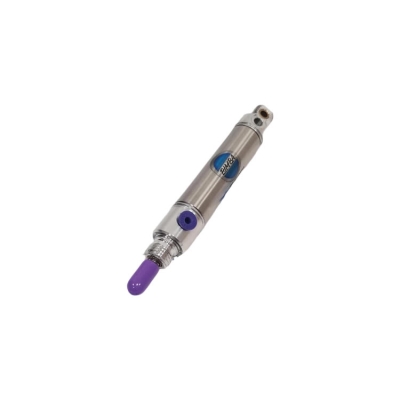

• MRS-021-DXPG：气缸（带内置磁铁）
• MRS-.087-B-02：传感器（检测气缸位置）
  两者需配合使用：气缸带磁铁，传感器感应磁场信号。
